１ 单向阀

　　

　　单向阀可谓是液压细碎中构造和情理最为容易的元件了，可是任何1个细碎都少不了它，它在液压细碎中的感导能够用“容易粗鲁”来描绘。

　　

　　（１）单向阀的构造和工作情理

　　

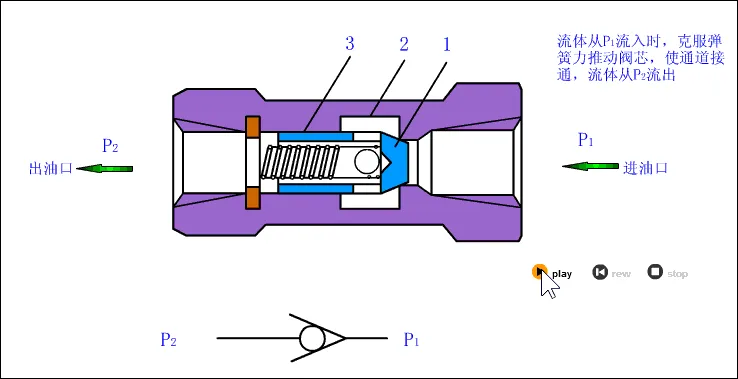

　　单向阀的情理是使油液正领导通、反向终了（雷同于电路中的2极管）。按阀芯构造不同，单向阀可分为球阀和锥阀两种构造形式。球阀构造容易、打造未便，但不有导向性，密封性较差，1般很少操纵；锥阀工艺乞请善良，但密封性好，工程中用的单向阀多为锥阀构造。单向阀根据进出油口方向可否雷同有直通式和直角式两种构造，下图为锥阀式直通单向阀的情理图。

　　

　　

　　

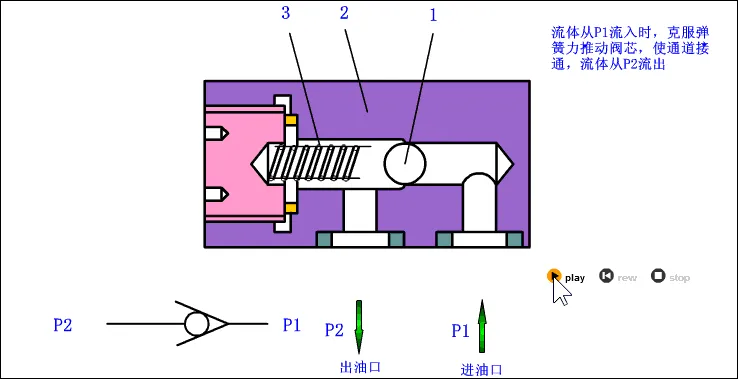

　　该阀次要由阀芯、阀体、阀座、弹簧等构造组成。当P１进油时，压力油克制弹簧力推开阀芯，使单向阀导通；当P2进油时，液压力和弹簧力将阀芯压在阀座上，此时油液为终了形状。直通式单向阀构造容易、体积小，但容易有噪声和振动，并且转变弹簧未便。而下图的直角式单向阀无效加重了振动，并且转变弹簧较未便。

　　

　　

　　

　　（2）单向阀产品

　　

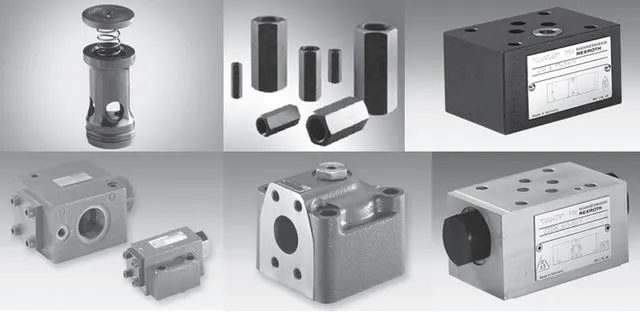

　　除了管式单向阀，单向阀尚有不少构造形式，比喻叠加式、插装式、板式等。上面摆列1些不同构造形式的单向阀产品。

　　

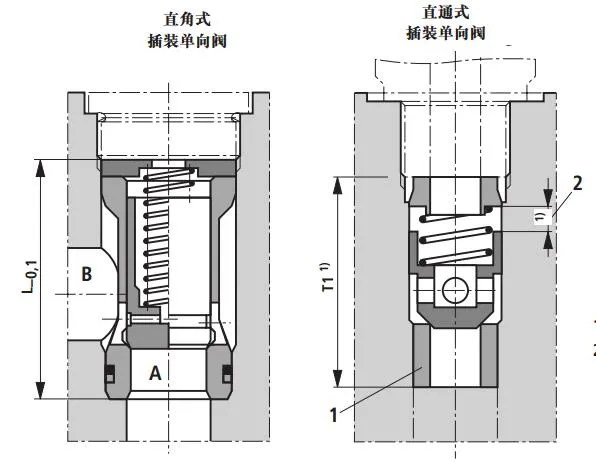

　　下图为力士乐M-SR型插装式单向阀，为插入阀块内操纵，有直通式和直角式两种构造形式。

　　

　　

　　

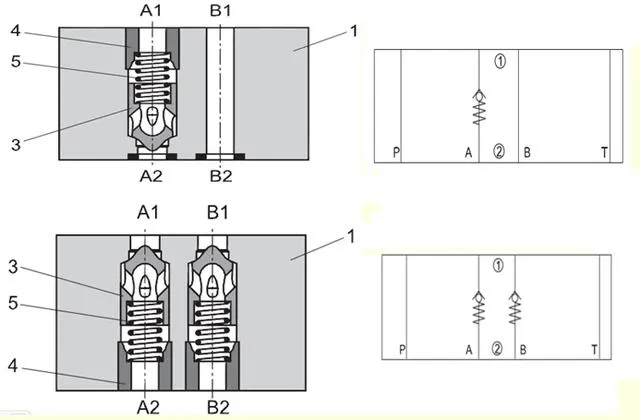

　　下图为Z１S型叠加式单向阀及标识表记标帜，在阀块上叠加操纵。

　　

　　

　　

　　（3）单向阀的操纵场所

　　

　　个别对单向阀乞请是：关闭压力小，反向密封性好，正向流阻小，动作机动。单向阀操纵于不允许油液倒流的场所：用于液压泵的入口，防止因细碎压力过高使油液倒流而败坏液压泵；离隔油路不需求的联系；独霸其精巧的密封性完成保压苦守；与此外元件组成复合阀操纵，如单向节俭阀，单向措施阀等；操纵较大刚度的弹簧，作为背压阀操纵。

　　

　　2 液控单向阀

　　

　　（１）液控单向阀的构造和工作情理

　　

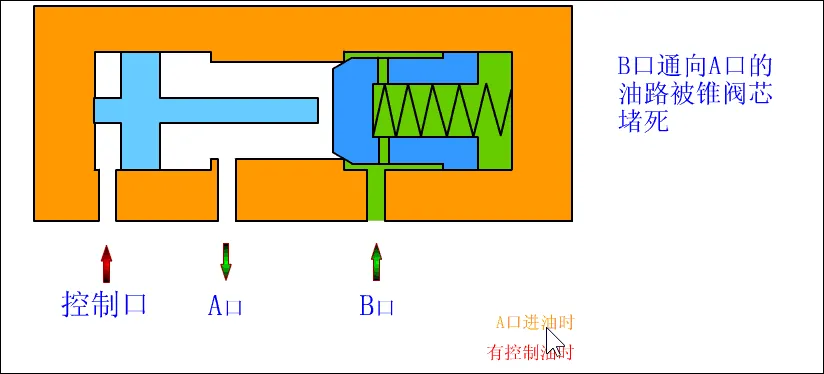

　　液控单向阀是根据必要能够完成油液逆向运动的单向阀。下图为液控单向阀的情理。

　　

　　

　　

　　与普通单向阀不同，液控单向阀添加了控制活塞和控制油口。当控制口无压力时，为普通单向阀的苦守；当控制口通压力油时，推杆推开单向阀芯，可完成油液倒流。

　　

　　（2）液控单向阀产品

　　

　　下图为力士乐SV和SL型液控单向阀情理图及标识表记标帜。该阀驳回了带卸荷阀芯的构造，防御防御了控制压力过高。SL型液控单向阀添加了外泄油口，防御防御了A腔压力油对控制压力的影响。关于该阀的详细介绍请参考关连样本。

　　

　　

　　

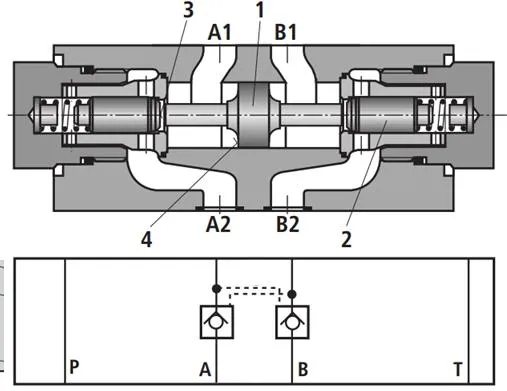

　　两个液控单向阀可组成双液控单向阀，又叫液压锁。液压锁在机械装备中用于必要锁紧的机构。下图为力士乐Z2S型液压锁，该阀为叠加式构造。

　　

　　

　　

　　（3）液控单向阀的操纵场所

　　

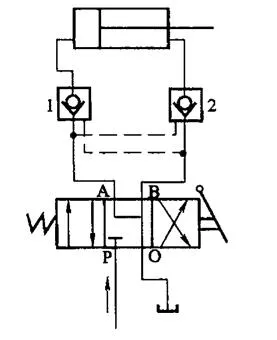

　　液控单向阀在液压细碎中遍布操纵，次要独霸了锥阀芯精巧的密封性。下图为液压锁的锁紧回路，油缸的定位精度仅与油缸内泄无关，而不受细碎泄露的影响。为了在必要锁紧时液压锁的阀芯可靠封闭，换向阀中位时应使A、B口都通T，个别中位驳回“Y”或“H”型屈从，并且液压和换向阀之间不宜再加此外元件，如节俭阀等。

　　

　　

　　

　　液控单向阀除了能够使油缸可靠定位，尚有不少此外操纵。譬喻：防止重物下跌的场所，和蓄能器配实用在必要保压的场所，在油缸需油量大时作为充液阀等。
