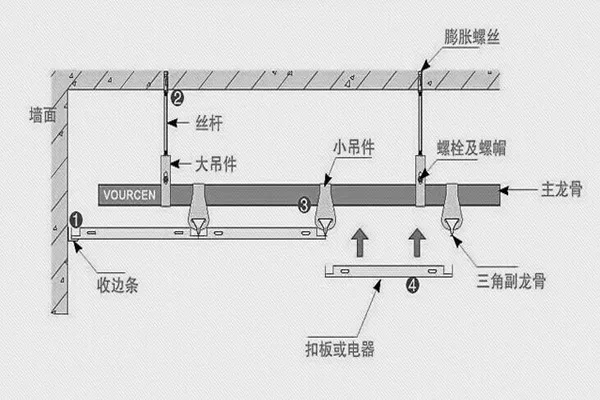

集成吊顶安装示意图

家用厨房排气扇

安装前请检查产品组件是否完整,吊顶电器、铝扣板、安装配件主龙骨、三角副龙骨、边线条、吊钩、螺母、膨化螺丝、全螺纹丝杆、副龙骨吊件、龙骨接件等

家用厨房排气扇

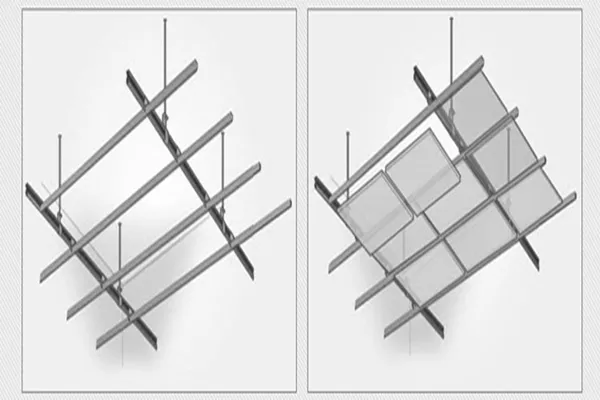

步骤一:安装膨化螺丝,固定丝杆和吊钩,安装主龙骨、三角副龙骨以30cm的间隔平行固定。

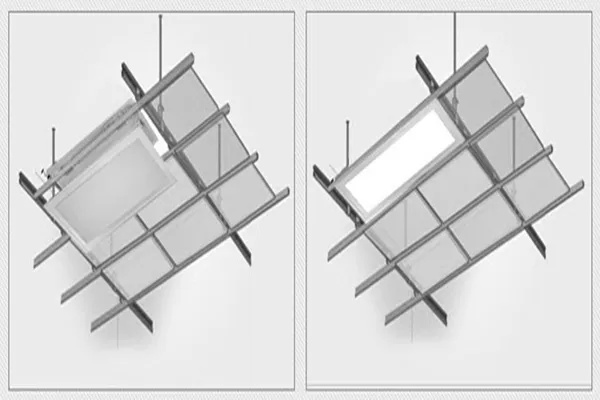

步骤二:沿三角龙骨逐块安装铝扣板,留下排气扇安装的位置,依排气扇尺寸大小而定。

家用厨房排气扇

步骤三:接好排气扇线路。排气扇置于龙骨上方,面板卡于三角副龙骨下方卡槽。

步骤四:完成安装,开机检测,确保每个功能都能正常使用即可。

排气管安装示意图

家用厨房排气扇

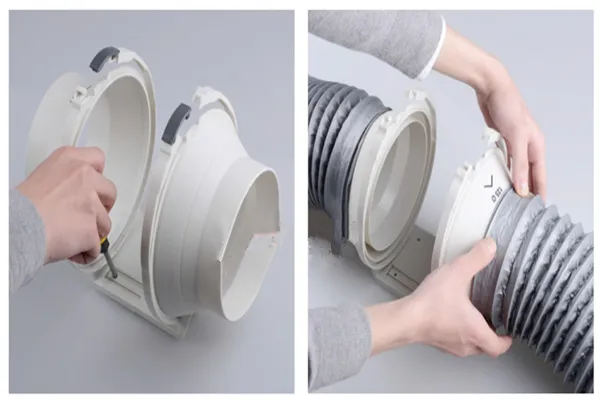

NO.1固定底座 NO.2安装管道

家用厨房排气扇

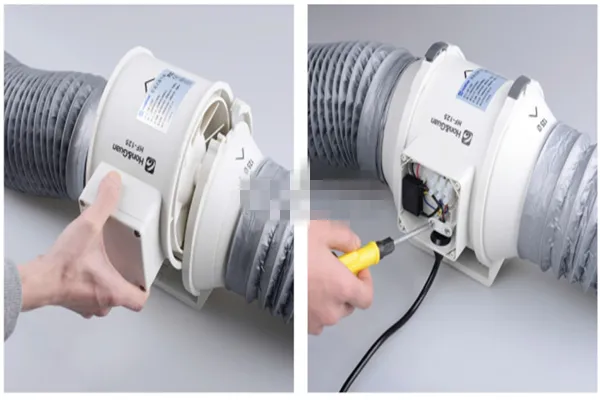

NO.3固定主机 NO.4连接导线

安装注意事项

1、风管连接要直,不要打弯;如果打弯会降低换气效果,增大噪音

2、止逆阀安装于室内墙孔上,确保叶片可以顺利向外打开;切记不能装反,如果装反换气功能会消失并且会加大噪音。

3、换气出口外墙请不要安装风帽,会大大降低换气效果且增加噪音。
