饮水机对于家庭而言并不陌生了，几乎每家每户都有这样的家电用器，很多朋友的好奇心也就越来越大了，都想着了解看饮水机构造是怎么样的呢？一起来看看饮水机构造图详解吧，让我们在生活中更加简便的对饮水机进行清洗。

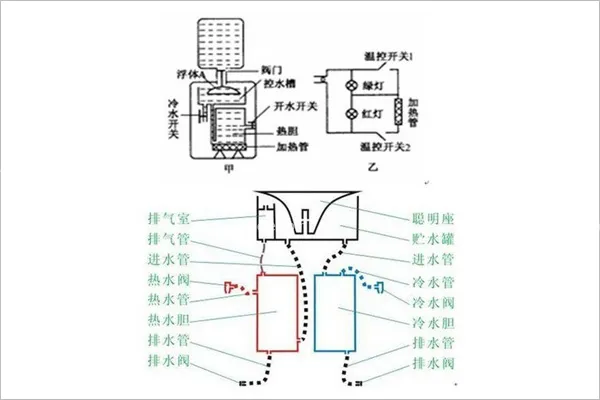

饮水机构造之水路连接

饮水机清洗 关注饮水健康！关心家人更关心你！质量保证！ 点击查看>>

1、饮水机构造中的进水管有硅胶，冷水出水管的硅胶冷水水龙头相连。热水出水管的硅胶与热缸热水出水口相连。蒸汽管是蒸汽排放的通道，它与集水箱相连，不过连接的部分要高于集水箱正常使用的水位。

饮水机清洗


2、饮水机构造很奇妙，由于蒸汽不能直接排放到空气中，直接导致热水不能达到沸腾，此外出水管路的长度也对水温有一定的影响，再有热缸的保温材料也对水温有一定的影响。单向阀位于热缸的进水管上，它起到单向流动的作用，可以防止热水串温，起隔离的作用。

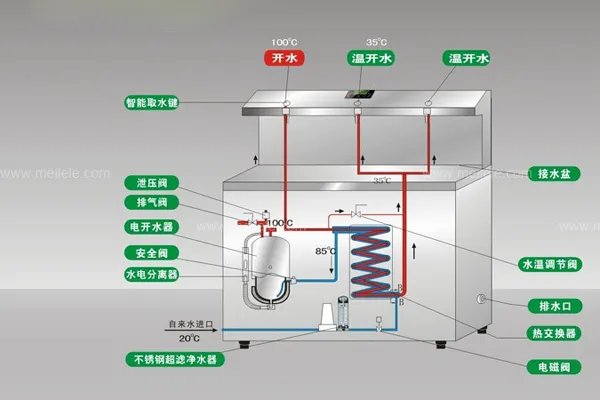

饮水机构造之供水系统

饮水机清洗
1、饮水机构造中的供水系统在饮水机电动出水装置处，如微型电泵和单一出水口之间设置了一出水汇合器，有一个或多个微型电泵，相应地在出水汇合器上设置一个或多个进水口，然后微型电泵的出水口通过管道与出水汇合器的进水口相连接。

饮水机清洗
2、接下来由于出水汇合器的垂直位置高于饮水机内部水面，于是出水汇合器的出水口通过管道连接到整个饮水机的单一出水口，然后出水汇合器出水口的管径大于进水口的管径。饮水机构造的供水系统其实还是比较容易理解的。

饮水机清洗
3、相应地，与出水口相连接的管道的管径大于与进水口相连接的管道的管径，出水汇合器上还另开有一通气口，此通气口通过管道连接到常温水罐上，出水汇合器上的通气口使高于饮水机内部水面的出水汇合器内保持常压，这样，单一出水口的垂直位置可以低于饮水机内部水面，便于饮水机整体结构的安排。这就是饮水机构造了，你都大致了解了吗？
