今日我们来看1下三相四线电表的接线，思空见贯的2种接法，1种是电流比较小的情况下间接接入，1种是电流过大时须要加互感器。外洋大多但凡三相四线低压供电，三条前方ABC加1条零线，这个零线接的是变压器２次侧中性点，并且这个点又毗连了大地。所以它既是任务线又是爱护线。我们知道爱护接地的标志是PE,而零线的标志是N,而这个即是２者合1PEN,也叫零地合1。变压器接地只是答谢打造1此中性点接地电阻，它的阻值很小，外洋电力零碎中，６kV 、 10kV 、 三五kV 电网中大多采取中性点不接地的运行言论。然则随着电力的不断发展壮大，这种接线言论已经不克不及满意须要，所以才涌现了接地变压器（接地变）

　　

　　1，间接接入

　　

　　

　　

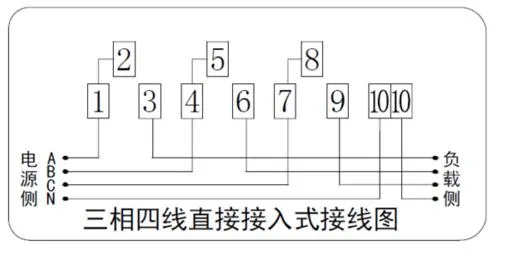

　　间接接入

　　

　　147三个点和2五８三个点对应连在1起，上面有毗连片。开头的10接零线。

　　

　　

　　

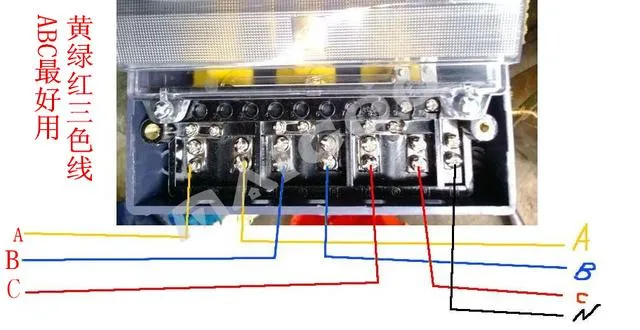

　　什物接线

　　

　　2，带有电流互感器的接线

　　

　　

　　

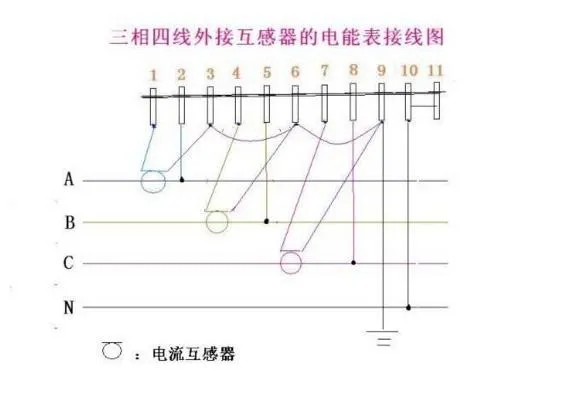

　　带有互感器的接线图

　　

　　

　　

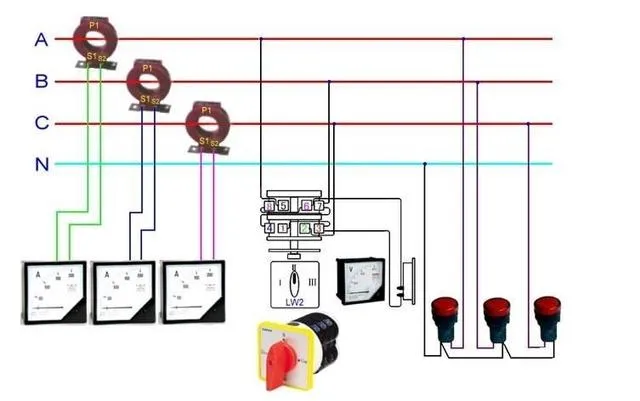

　　什物图

　　

　　

　　

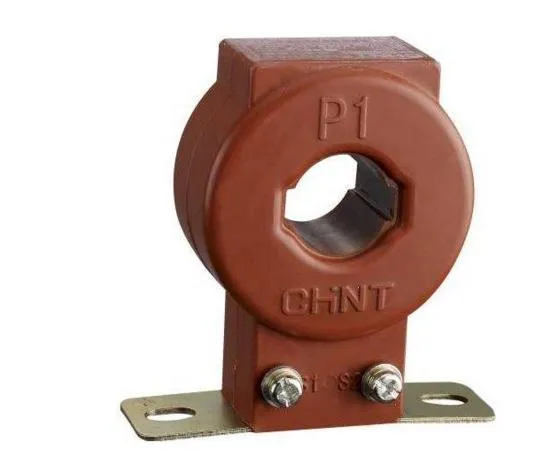

　　电流互感器

　　

　　电度表的147三个点接三个电流互感器的S1点，三６9三个点接电流互感器的S2点，并且三个S2连1起接地。2五８接ABC三相，开头1个点接零线。留心这个时辰接点上是没有毗连片的。

　　

　　有的友好大约会问，多大电流时加电流互感器？

　　

　　答：有的友好说100A才装互感器，为了安全起见，大俵哥首倡电流超过五0A应装设电流互感器计量。何等电表的触点电流会小良多，如果电流太大，触点有大约由于接点打仗不良发热烧坏触点。

　　

　　假如任务电流三00A左右，须要配多大的电流互感器？

　　

　　答：1般农村留有空余，首倡使用400A/五A的电流互感器，实际用电量要乘以８0（间接穿过1匝的情况下）。如果用三00A/五A的电流互感器也行，就怕前期减少负载，用电量减少，还要再换表，不如1次性装个大1点的。虽然了三00A/五A的电流互感器切实大约达到的电流是三６0A（人人也留有空余，约为1.2倍）。

　　

　　

　　

　　单相电度表的什物接线图

　　

　　

　　

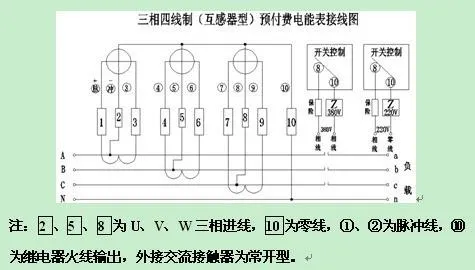

　　预付费电表的接线图

　　

　　

　　

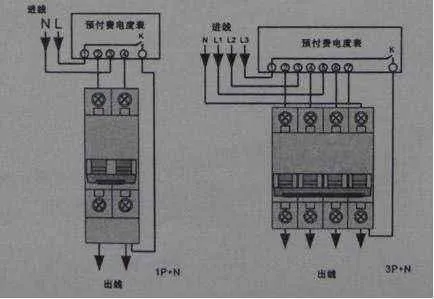

　　什物接线

　　

　　思空见贯预付费电表的输出言论为：有源输出，无源输出，脉冲式，电平式。预付费电表的任务事理：如果电表内给了1对无源接点，须要从外部接1个电源，ABC三相随便引1条就大约，如果任务电源是220伏的，另1端就接零线。大约意识为继电器管教，畸形供电时继电器是常开，欠费时继电器闭合，闭合后分励线圈就会跳。艰深1点讲即是用个继电器管教分励线圈进而管教旅程通断。博客

　　

　　

　　

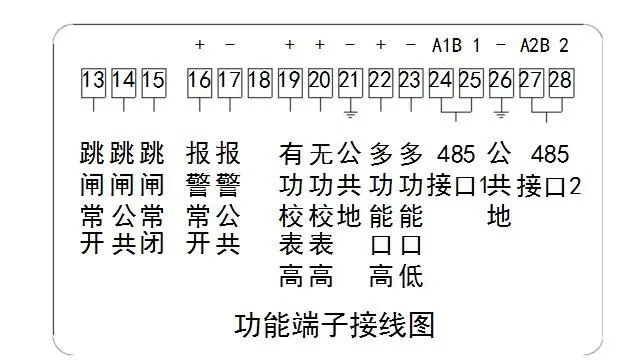

　　怎么样和打仗器毗连

　　

　　如上图大约看出，14和1五是1组常闭点，A相接14脚经由电表外部常闭触头与1五脚接通,通电时打仗器吸合,欠费时断电。切实即是管教打仗器的线圈。
