[ 紅豆blog ] 一切一个电焊工课堂教学的文章内容、教学课件、教材内容中，提及数最多的三个专有名词便是“环路、干路”、“控制回路”、“连接点”。

他们代表什么意思？实际上看字面意思就非常容易了解，但给你详尽的讲出他们的含意和区别，也许绝大多数电焊工都说不上很精确。今日，大家把他们的详尽界定告知大伙儿。

控制回路

大家把一个封闭式的相对路径称之为“控制回路”。我前几日和一个读医的盆友闲聊，提到脑容量，我讲脑容量我也不知道，但我明白电控制回路，也许其方式应当类似。

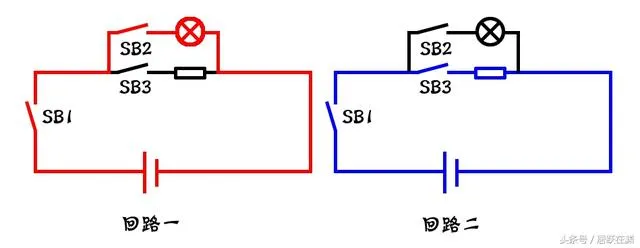

控制回路只不过便是有来有往，沿着一条路走，可以绕一个圈，最后产生一个环形。以一个非常简单的并联电路为例子▼

什么是支路、回路、节点，这都不知道还敢妄称电工呢

由图中得知，该电源电路现有两个控制回路。该图上2个控制回路同用一个开关电源，而有着好几个开关电源的电路原理图，每个控制回路立即很有可能不容易同用一个开关电源。

环路

寻找控制回路以后，再找寻环路就越来越简易起來。

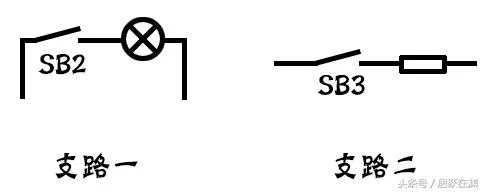

环路便是电源电路中的支系。仍然是上边那张工程图纸▼

什么是支路、回路、节点，这都不知道还敢妄称电工呢

控制回路中不重合的一部分，就称为环路。环路不可以组成一个封闭式的圆环图。

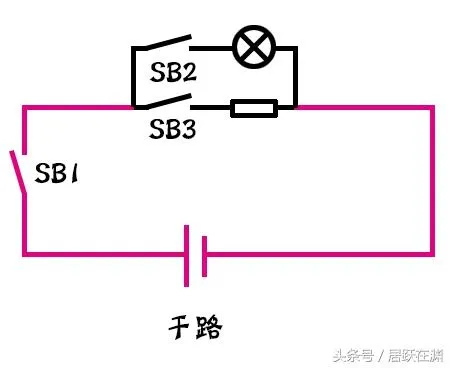

干路

由“控制回路”章节目录的图得知，2个控制回路中，有一部分是重合的。大家把重合的这一部分，称为“干路”▼

什么是支路、回路、节点，这都不知道还敢妄称电工呢

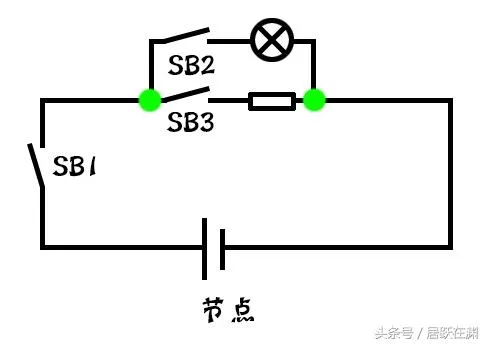

连接点

相对的，大家把每个环路分离的点，称为“连接点”▼


什么是支路、回路、节点，这都不知道还敢妄称电工呢
