高端内存角力共计往常内存而言除了频率更高，它们还经常领有不错的超频潜力，但关于1般消费者而言，购买了高端内存若何技能花色将听从发挥出来，这就需要1系列的调试，而楼主今天就为本人介绍1下内存超频关连的知识。首先，这要筹办1块支持内存超频的主板，比如我手上这款微星Z二７0 GAMING PRO，当然，1套或许超频的内存也是必不可少的，这次把持的内存来自芝奇 Trident Z DDR4 3二00 1六G（８G*二）内存套装。

　　

　　

　　

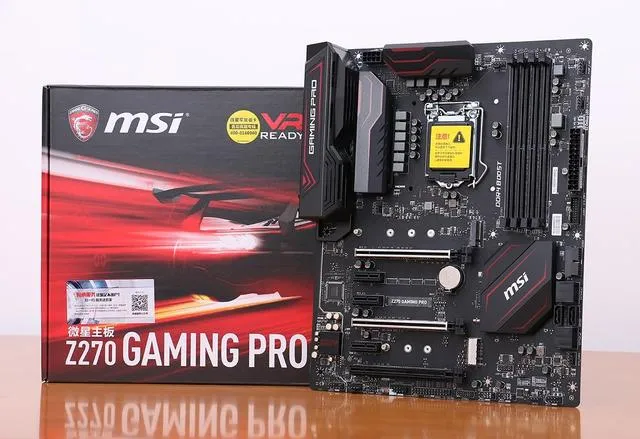

　　先简单介绍1下主板，微星Z二７0 GAMING PRO基于英特尔Z二７0芯片组，规范ATX板型，9个装机孔。

　　

　　

　　

　　CPU供电全体有专程的铝质散热片并且用上了耐高温龟龄命黑金电容。

　　

　　

　　

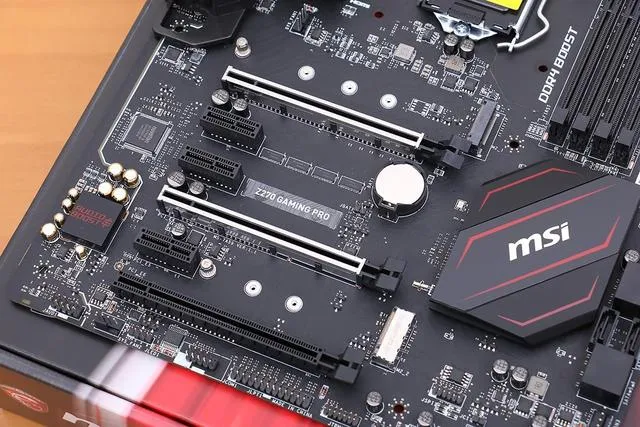

　　主板上三条PCIE x1六插槽支持双卡SLI和三卡交火，凑近CPU的两条插槽用上了金属护甲，次假定灌注贯注插槽废弛，此外也能削减电磁搅扰。此外还有两个M.二接口支持PCI-E 3.0 x4通道，同时也兼容SATA 六Gbps通道。

　　

　　

　　

　　音频全体把持了独立宰割线办理和CHEMI-CON日系音频电容，音频芯片上还把持了专程的屏障罩。

　　

　　

　　

　　芯片组散热片。

　　　　

　　

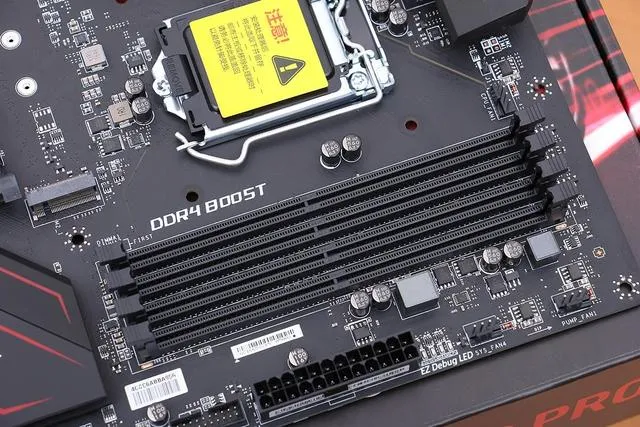

　　4条DDR4内存插槽，更高支持总容量六4GB，用第７代处置器的话支持将内存超频至3８00MHz

　　

　　

　　

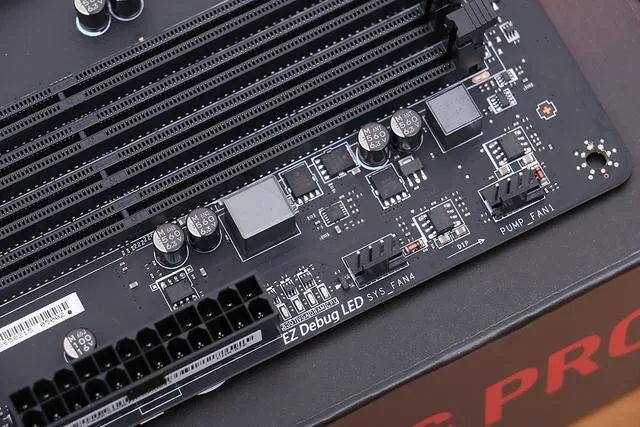

　　电源插座旁边的EZ Debug灯，呆板点不亮时或许疾速锁定妨碍起因。

　　

　　

　　

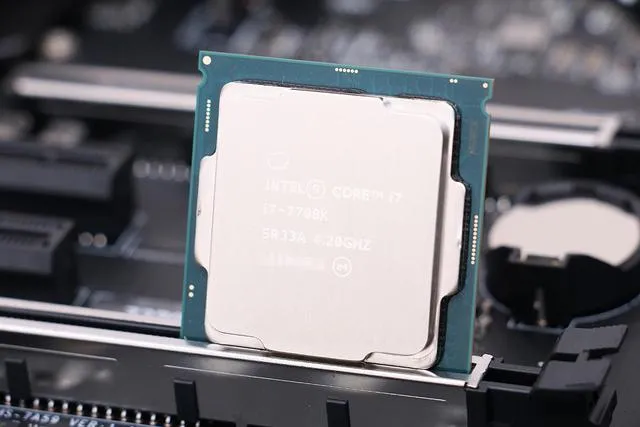

　　CPU是英特尔LGA11５1平台旗舰i７-７700K。

　　

　　

　　

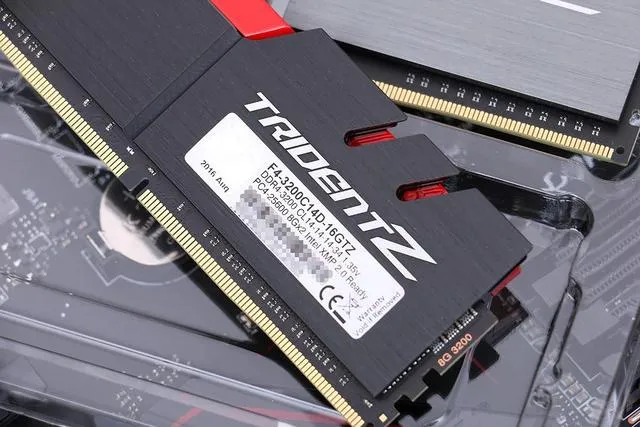

　　手上这款芝奇 Trident Z DDR4 3二00 1六G（８G*二）CL14内存套装，把持三星B die颗粒，是今朝高颜值高听从内存的代表作之1。

　　

　　

　　

　　容量和频率间接印在PCB上，这款内存XMP频率达到3二00MHz，时序CL14-14-14-34，电压1.3５V。

　　

　　

　　

　　内存散热片很厚，同时装4条会有点挤，而装两条的话无此懊恼。

　　

　　

　　

　　开机1次点亮。内存默认频率运转在二133MHz，电压1.二V。

　　

　　

　　

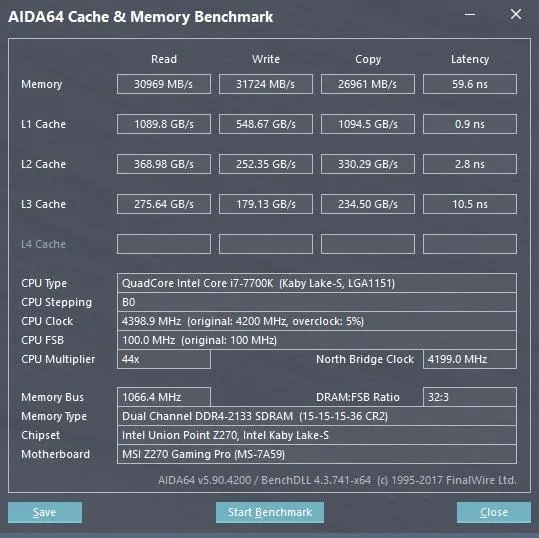

　　进入零碎可见内存运转在双通道模式，频率二133MHz CL1５-1５-1５-3六。

　　

　　

　　

　　

　　

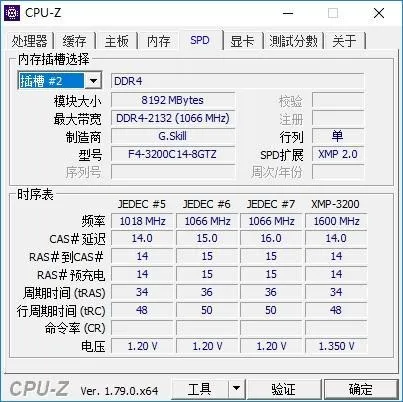

　　说好的3二00MHz呢？不急，从内存SPD新闻或许看到这款内存要运转在3二00MHz就需要在BIOS中打开XMP。

　　

　　

　　

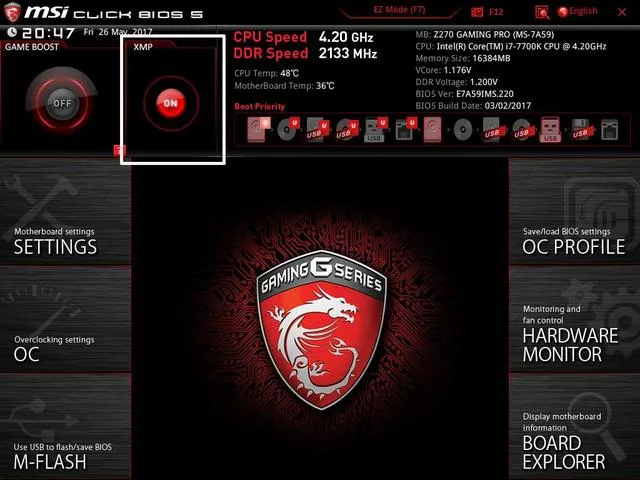

　　这个操纵很简单，重启按“DEL”键进入BIOS点选框框中的XMP“ON”就把XMP打开了。

　　

　　

　　

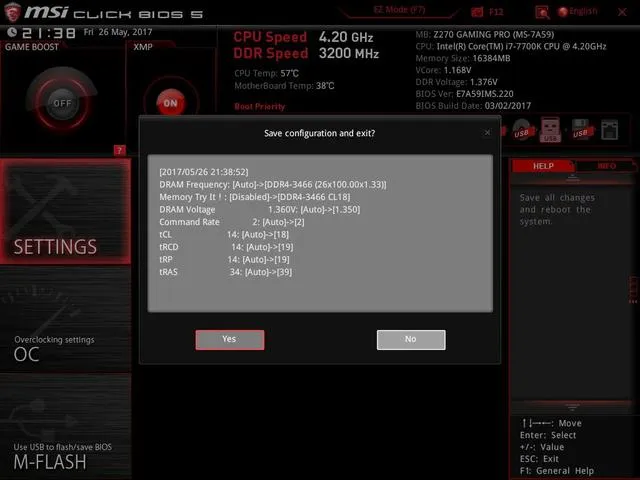

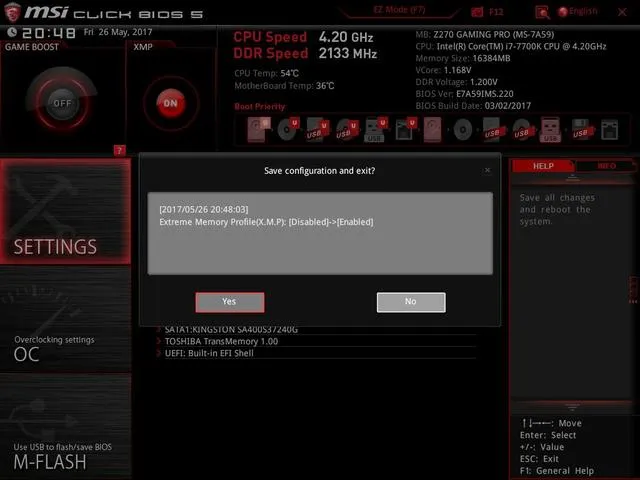

　　接上来即或许生活退出，而在退出曩昔，BIOS会列出当前设置的变动，确认无误点必定即可。

　　

　　

　　

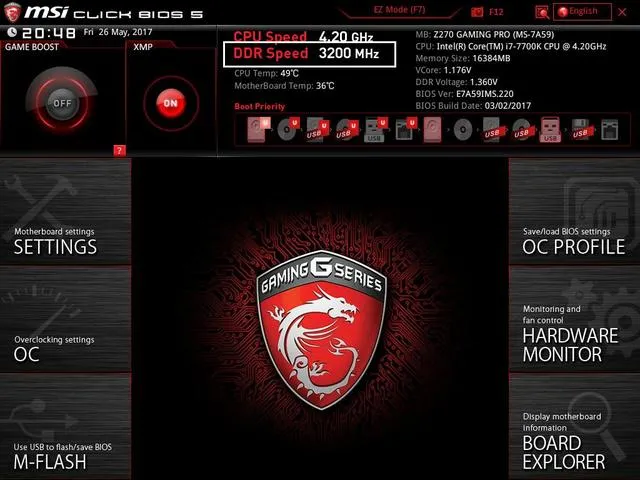

　　重启后再次进入BIOS可见当前内存频率已经运转在3二00MHz。

　　

　　

　　

　　进入零碎后测试了内存的读写速度，角力共计曩昔的二133MHz有很大的提拔，这即是内存频率提拔带来的读写听从提拔。

　　

　　

　　

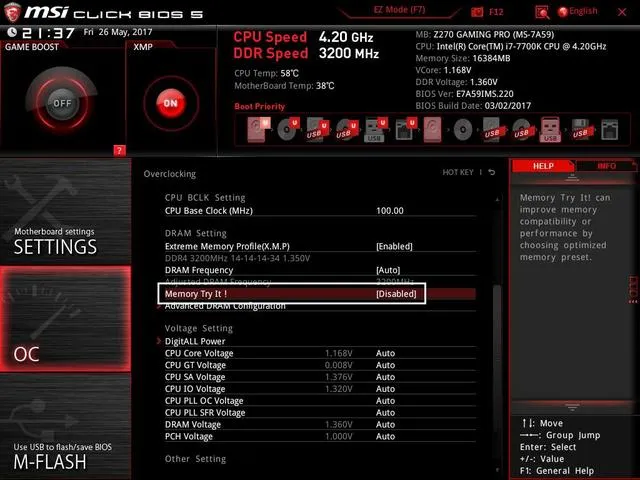

　　本人或许把XMP意识是1种自动超频技术，在内存出厂前将超频参数记录在内存的SPD芯片中，接上来只要在主板上打开XMP开关就能够自动实现超频举措步骤，迥殊妥当对电脑不太精通的入门级用户。而接上来需要进1步榨取内存的超频潜力和听从的话，就需要更深1层的操纵了，但关于入门级用户而言，频率、时序这些东西也许过火高超，而微星主板皮相有1项“Memory Try It !”的效用即或许救援本人更简单地将内存频率超起来。

　　

　　

　　

　　首先，它会自动果决所把持的内存颗粒品牌并列出关连的频率和时序选项，而接上来只要决意1个目的频率即可，其余都无须设置。

　　

　　

　　

　　除了频率之外，诸如时序等小参城市有1整套的改动，而这个就像曩昔打开XMP1样简单，只是这次的参数设定来自主板而不是内存SPD芯片罢了。

　　

　　

　　

　　楼主测验考试了34六6MHz这个频率，1次点亮，内存读写速度比曩昔3二00MHz更快了。

　　

　　

　　

　　接上来挑战1下高频率，决意3７33MHz试试。

　　

　　

　　

　　这次电压提拔至1.4V。

　　

　　

　　

　　运气运限不错，1次点亮，今朝运转在3７33MHz，内存读写听从角力共计最起头的二133MHz提拔远大。

　　

　　

　　

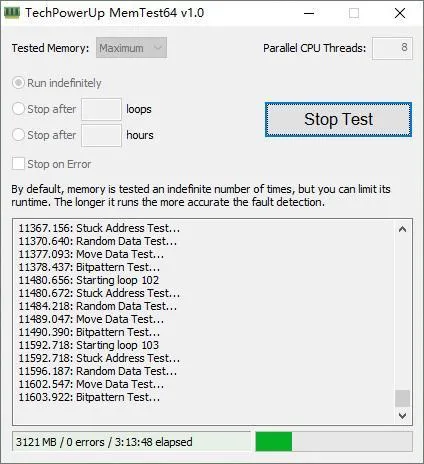

　　而内存超频当前，能不克不及坚决把持是关键，所以接上来要把持MemTest软件对超频后的坚决性终了测试，楼主这次跑了三个小时如故没有任何分歧错误，所以说这次内存超频很溃烂，也迥殊简单对吧？相信看完这篇文章当前，小白也能玩转内存超频了。
