由于轴承的结果设计原因,轴承套圈定位现象只出现在圆柱滚子轴承上。下面小编为大家介绍轴承套圈的轴承定位方法有哪些?各轴承定位有哪些特点?

  轴承套圈的轴承定位方法有哪些

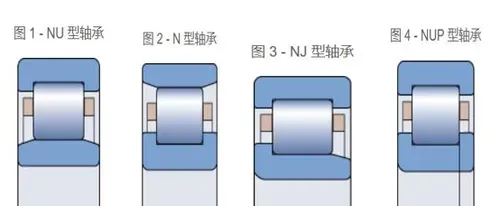

  单列圆柱滚子轴承的套圈有多重设计,例如:NU、N、NUP、NJ

  第一、NU型设计:外圈整体法兰结构,不可以移动,内圈无法兰,可以随轴进行两个方向的轴向移动。(图1)

  第二、N型设计:和NU型正好相反N型外圈无法兰,可以随轴进行两个方向的轴向移动,内圈整体式法兰结构,不能移动。(图2)

  第三、NJ 型设计 :轴承外圈带整体式法兰,不可移动,内圈一侧带法兰,可以随轴进行一个方向的轴向移动,该种设计多用于在一个方向是进行轴向定位的情况,另外可以配合角圈使用(图 3)

  第四、NUP 型设计:轴承内圈一侧有一个整体式法兰,另一侧是一个活动法兰环,外圈是整体式法兰结构,不可移动 (图 4)
