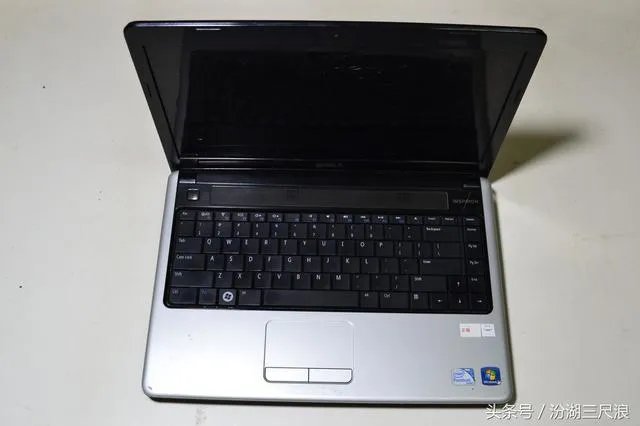

笔记本正面图。

　　

　　

　　

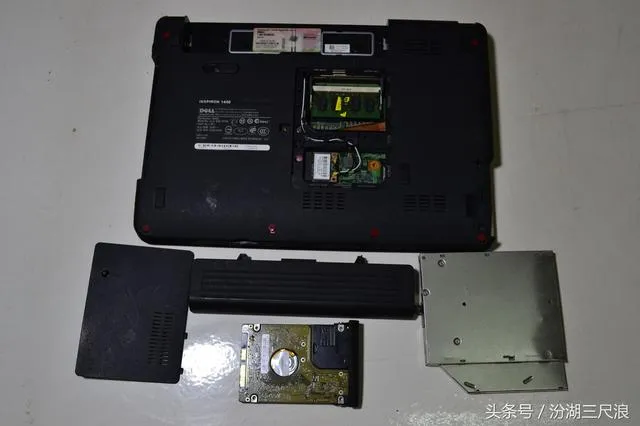

　　拆下电池，硬盘，内存盖，光驱。再把红点下的7个螺丝拆掉。

　　

　　

　　

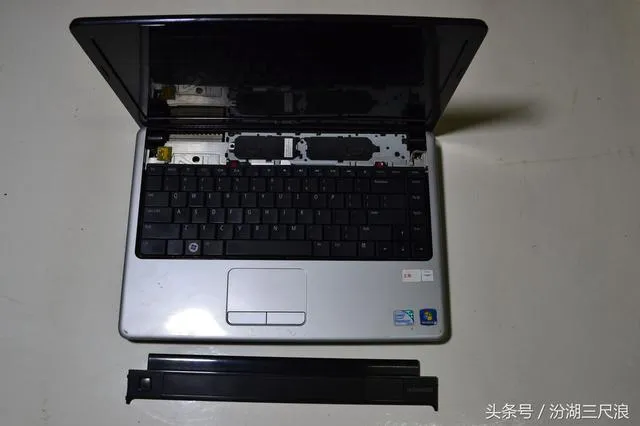

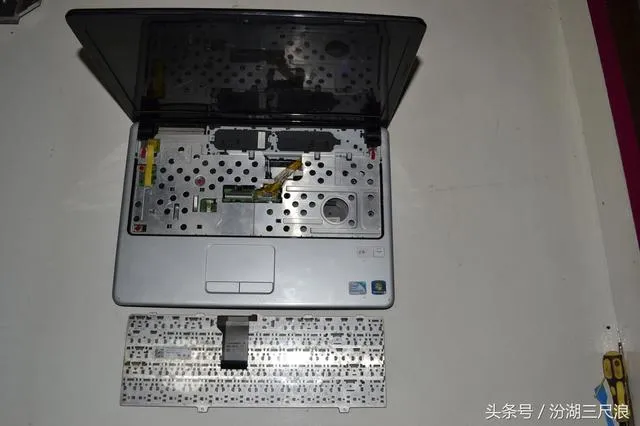

　　把笔记本翻转打开，把开机板用撬片撬上去。再拆掉红点下的键盘螺丝。把键盘拆掉。

　　

　　

　　

　　再拆红点下的C壳静止螺丝，有个螺丝在视频线下，拆掉开机板数据线和触摸板数据线。

　　

　　

　　

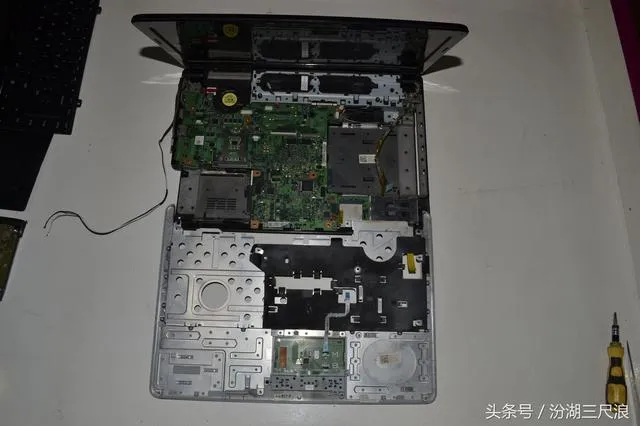

　　把无线天线和视频线拆开就也许把C壳拆下了，再把主板上的螺丝、USB线、喇叭线、摄像头线拆掉。

　　

　　

　　

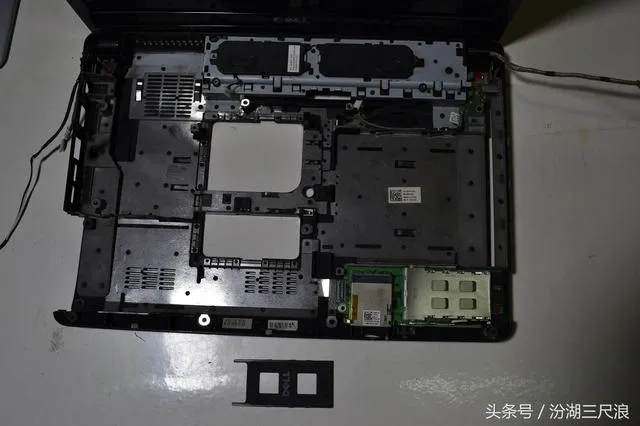

　　主板拆下了。再把SD卡插槽上的1块塑料板按下就也许 *** 了。

　　

　　

　　

　　把静止SD卡小板的1个螺丝拆掉，把屏轴上的2个静止螺丝拆掉。

　　

　　

　　

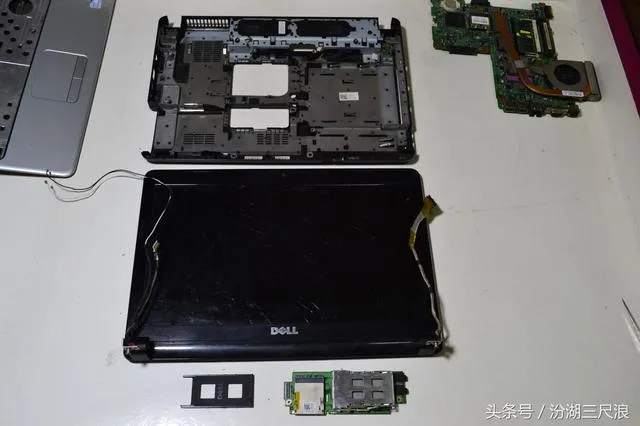

　　屏幕总成与D壳分手了。SD卡小板也拆下了。

　　

　　

　　

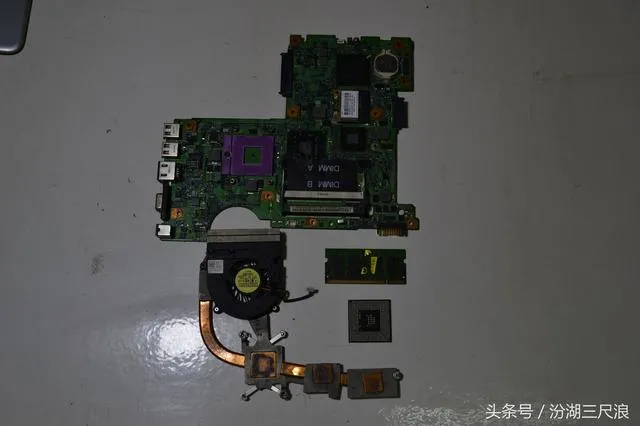

　　把内存条拆下，再把主板上的散热器静止螺丝拆掉，拆下散热器和处置器。

　　

　　

　　

　　全部拆下的整机全家福。
