电磁炉作为现代厨房革命性代表产物之一，相信大家并不陌生。电磁炉的特点非常鲜明，一炉多用，省时高效，非常符合现代生活节奏，几乎家家都有一台以备不时之需。下面就让小编来为大家讲解一下电磁炉电路图以及电磁炉的维修技巧。


电磁炉电路图

　　电磁炉作为厨具市场的一种新型灶具。它打破了传统的明火烹调方式采用磁场感应电流(又称为涡流)的加热原理。

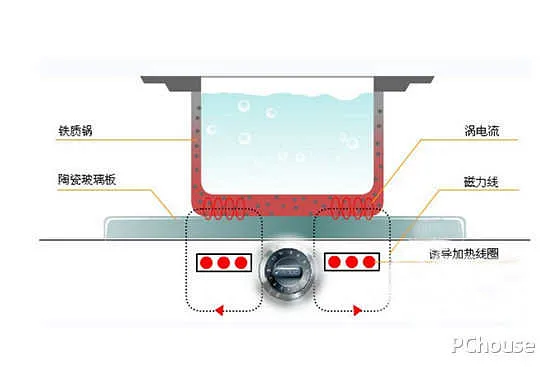

　　电磁炉是通过电子线路板组成部分产生交变磁场、当用含铁质锅具底部放置炉面时，锅具即切割交变磁力线而在锅具底部金属部分产生交变的电流(即涡流)，涡流使锅具铁分子高速无规则运动，分子互相碰撞、摩擦而产生热能，使器具本身自行高速发热，用来加热和烹饪食物，从而达到煮食的目的。具有升温快、热效率高、无明火、无烟尘、无有害气体、对周围环境不产生热辐射、体积小巧、安全性好和外观美观等优点，能完成家庭的绝大多数烹饪任务。


电磁炉的维修技巧

　　1、当用户把机器交给你的时候，不要忙着当面试机 ，而是要先询问用户电磁炉的故障现象及损坏原因，再试机。

　　2、试机时先不要坐锅，同时在电磁炉的供电电路中串联25W的白炽灯，以防内部短路而爆机，使故障扩大。此时观察灯泡的亮度，如果很亮而且达到25W灯泡的正常亮度，说明内部已短路。如果灯泡 一亮一灭，说明振荡 电路工作基本正常。

　　3、判断振荡电路是否工作，用一只发光二极管和一只蜂鸣器并联后放在炉面上可有效观察电磁炉的工作状况。发光二级管一亮一灭说明电磁炉工作正常。

　　4、打开机盖检测各路电阻，从门控管开始，包括整流桥堆、大功率电阻、4UF、2.7UF等，尽量用指针式万用表测量，测量时可用吸锡器脱开元件的一端进行。

　　5、常见的易损元件是 :大功率大阻值电阻开路或变大、电容失容或变小、LM339损坏。

　　6、按键的损坏极为简单，大多为受潮而露电引起的某些功能失效或功能紊乱。

　　7、用户的电源插座大多是引起故障的元凶之一，修复后尽量告诉用户更换电源插座。


　　以上就是关于电磁炉电路图以及电磁炉的维修技巧，虽然内容简单但很实用，相信在大家熟练掌握以上内容后，在遇到电磁炉故障时还是有一定帮助的。
