Hi-Fi Z97WE属于映泰旗下Hi-Fi系列主板中的最新产品,该系列主板均采用了PURO Hi-Fi音响技术,同时凭借Z97芯片组较高的定位,适合对音质需求高和对性能需求高的玩家选购。

映泰Hi-Fi Z97WE采用ATX版型设计,尺寸规格为305mm x 244mm。主板没有沿袭先前映泰Z87 Hi-Fi系列蓝黑色的色调设计,而是以黄黑色调为主,MOSFET散热片和南桥散热片则是香(tu)槟(hao)金色,低调奢华不土气。

主板配备两条PCI-E 3.0 x16/x8+x8插槽,另外还有PCI-E x1 2.0和PCI 插槽各两条。

主板侧面横躺着6个SATA3 6Gb/s 接口,方便用户装机走线,并支持RAID:0,1,5,10多种阵列模式。

背板I/O接口相当丰富,包括1个PS/2键鼠通用接口、2个USB 2.0接口、4个USB 3.0接口、2个RJ-45网络接口支持双千兆网卡技术、1个S/PDIF 输出接口、5个音频接口和VGA/DVI/HDMI视频输出接口。

CPU供电部分,映泰Hi-Fi Z97WE采用了豪华的十相供电设计,配备全固态电容和高效低阻MOSFET,两块散热片除了观感十足外,更重要的是能够提高散热效果,以保证设备稳定运行。

大板

主板同样支持42mm、60mm、80mm、110mm全部四种长度规格的M.2接口SSD,带宽高达10Gb/s,如果SATA3的速度已经满足不了你,不妨尝试一下M.2接口SSD带来的极速体验。

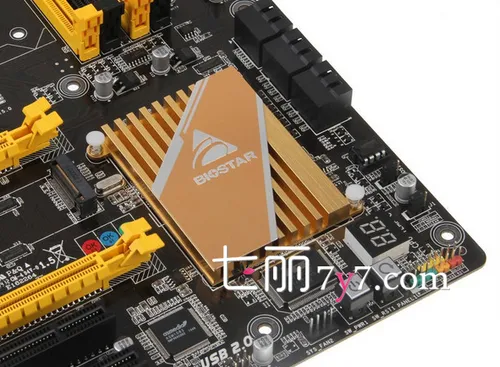

香槟金色的PCH散热片上有映泰的LOGO,下方两块芯片分别为祥硕的ASM1093为主板提供PCI支持和IT8728F主板I/O控制芯片。

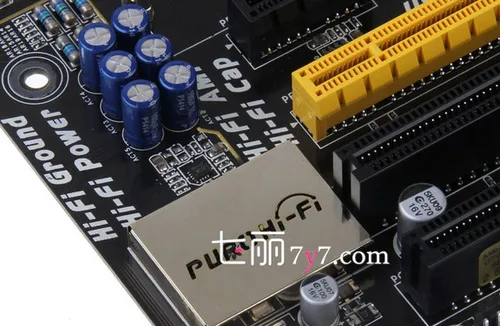

映泰Hi-FiZ97WE在为用户提供高质量音频输出方面下了不少功夫。主板板载的Realtek ALC892 8声道蓝光音频声卡,被系列标志性的PURO Hi-Fi法拉第笼所覆盖。主板的音频模块被放置在独立的PCB区域上,再配合法拉第笼、无极性电容、金属薄膜电阻、耳放芯片等,在保证音频输出效果同时,隔绝其他可能影响音频输出的讯号,从而使用户获得更纯正的音质体验。
