家用配电箱接线图讲解 | 快看看你家是否合格
一.折弯
局部的电线在敷设时,都考究横平竖直,配电箱也异样。但是在配电箱接线中,虽然乞请“直”,同时还乞请不容许出现90°角。
这样做是因为,当电线的弯折角度大于90°后,就会对电线的绝缘层造成挫伤——最显着的便是绝缘层发白、变色。了局便是消沉绝缘层的踏实,对绝缘性、 阻燃性都有较大影响。
标准的做法是,局部必要折弯的中央,都折成圆弧形的角,同时还要包管纵向电线与横向电线垂直。
2.穿插
博客有两种情况会出现穿插,之一种是没有按照上文所说的,做到区分纵向的电线和横向电线,更不必说包管两者垂直了。当电线乱7八糟的排列在配电箱里,必将会造成电线较差。这样做的了局是配电箱内错杂,一旦出现故障,维修起来会很贫穷。

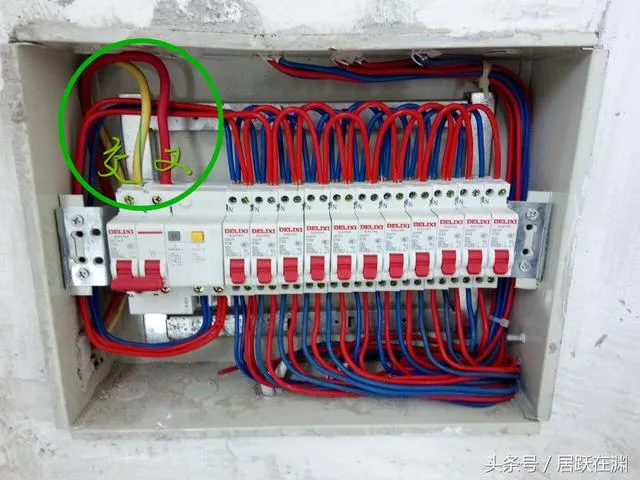

另外一种情况就斗劲求助了,是指横平竖直的进线与出线存在穿插。如下图▼
在图中,主开关的出线从开关的左侧绕过,接到左侧断路器的上口。这样一来,必将会造成主开关的出线和主开关的进线穿插。这样做有两个了局:①主开关的进线会遭到出线的胁制,导致进线接线不巩固;②在断开主开关对配电箱进行维修时,维修人员就有梗概在维修主开关出线时兵戈到带电的进线,导致触电。
3.跳线

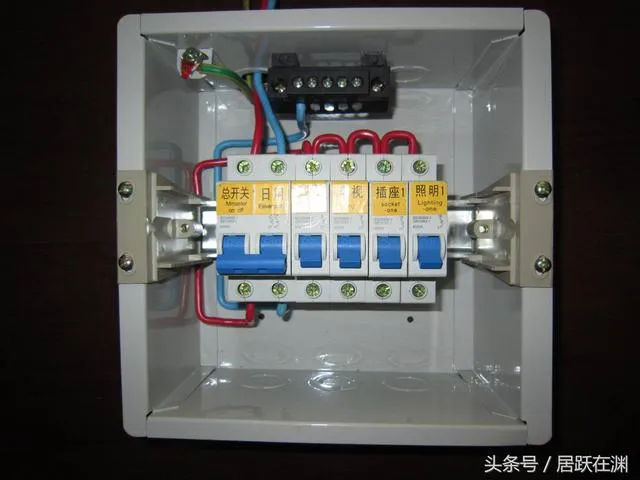

什么叫跳线呢?咱们先来看一下下面这个照片▼
这个配电箱存在出线与进线穿插的情况,这属于上一节的模式,再也不多说。咱们单看主开关的出线——主开关后背有4个分隔隔离分散关,却只从主开关的出线接线柱引出了2根线(零前方各一根)。那它是怎么为后背4个分隔隔离分散关提供电源的呢?(零线直接接到了零排上,咱们再也不管它。)
法子是将出线接到之一个分隔隔离分散关,再从之一个分隔隔离分散关的进线接线柱引出一条线,接到第2个分隔隔离分散关……这样一来,之一、2、3个分隔隔离分散管的上口接线柱,便都接了两根线。这种过来一个断路器上口取电源的法子,就叫做“跳线”。跳线的接法,早在20一0年就被国标禁止,原因如下。

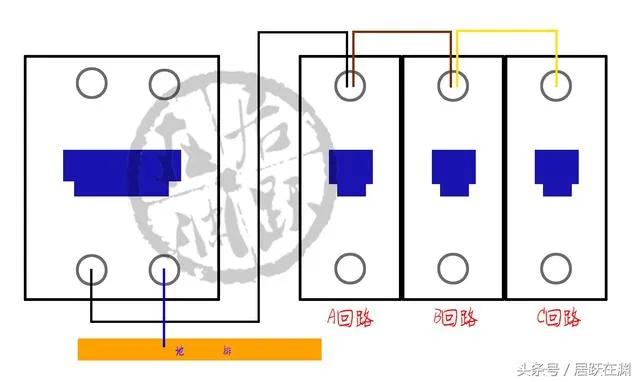

为了避免便批注,我重新画了一张跳线的接线图,越凑近主开关的线,在图中标注的色彩越深▼
上图中,彩色电线承载的电流,是A,B,C3个回路的电流之和;棕色线承载的电流,是B,C回路电流之和。换句话说,彩色电线承载的电流,和入户线承载的电流大小是异样的。但是,彩色电线属于配电箱内线,它的抉择标准是和入户线不异样的。
箱内线,集体为4平方毫米或2.5平方毫米,4平方毫米的电线,更大载流量为25A以上(数据本源于《GB/T 4706.一-2005》)。一个5孔插座的额外电流是一0A,一个3孔插座的额外电流是一6A,部门房间会有几许好多个插座?因此,25A的载流量很显着不够,是会引起电线过载的。
入户线集体为6平方毫米,更大载流量为32A以上,概略满意家用(因此乞请家庭总开关的额外电流不跨越32A)。

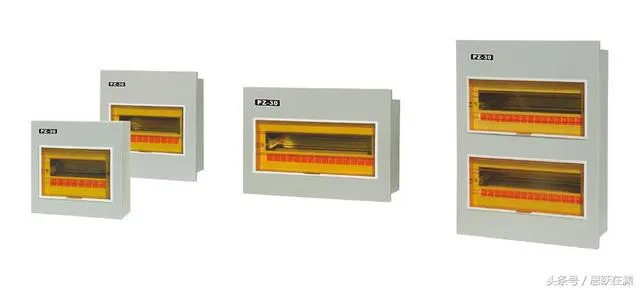

那么,假如我把箱内电线换掉,也换成6平方毫米的行弗成?谜底是弗成!电线太粗,必将会挤压箱内空间,影响散热。家用PZ30箱乞请,电线不得跨越4平方毫米。

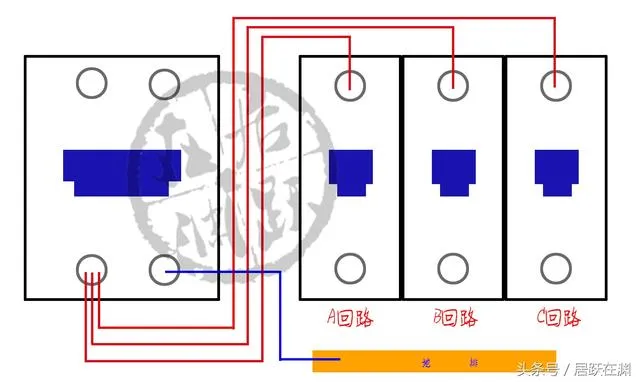

准确的接法为,每有一个歧路断路器,就要从主开关下口引出一条线,譬如这样▼
开头咱们总结一下配电箱接线的当心变乱——
一.横平竖直,但是不能出现90°折弯;
2.出线不能与进线穿插,能够从断路器后背走线,假如后背空间不够,能够在主开关和之一个歧路断路器之间留出一极(一8mm)的隔绝距离,用于走线,事先在这个地位盖上一个盖板;
3.有几许好多个歧路断路器,就从主开关引出几根线,假如引出的线太多,应在这里压线鼻子、包热缩套后再接到主开关下口。

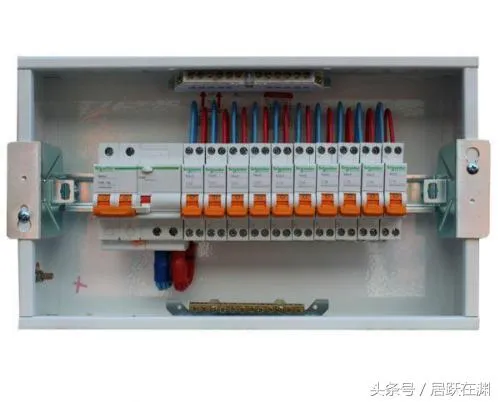

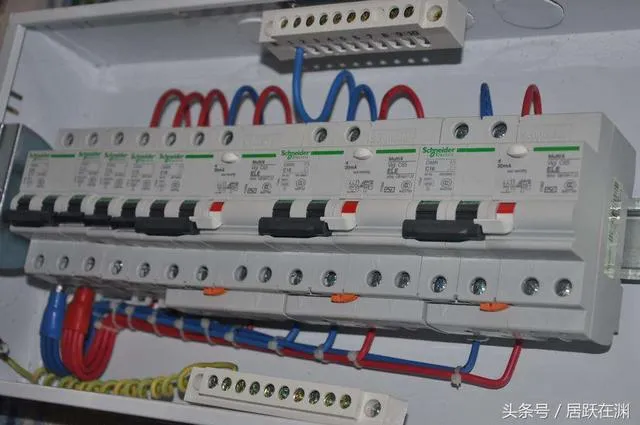

下面是几个准确接线的配电箱闪现▼
