有线电视分配器的作用及工作原理

[ 紅豆blog ] 支系调节器是一种高频率光纤宽带数据信号输出功率分派的无源器件。它的 *** 带宽现阶段已做到5-1000MHz，其构造简易，质优价廉，工作中不用开关电源，普遍用以HFC有线数字电视行业。元器件分成房间内型和郊外型二种构造，以融入不一样自然环境的必须。郊外型元器件除具备防潮作用外，一般 还具备过电流作用，以适应需要根据电缆线供电系统的互联网。

支系调节器的界定及功效

支系器：从主道上取下一小部分数据信号送至支系口的输出功率脉冲信号分派元器件称之为支系器。主道的輸出/键入口各自用OUT和IN表明，环路的支系口用BR/TAP表明。

功效：以较小的插损从传送主干线或分派网上分离出来一部分数据信号，经衰减系数后送至各客户。

调节器：键入数据信号等分到輸出口的输出功率脉冲信号分派元器件称之为调节器。輸出/键入口各自用OUT和IN表明。

功效：

1.分派功效：将键入数据信号的输出功率均值地分为几路。

2.隔离作用：一个輸出端数据信号对另一个輸出端无危害。

3.配对功效：輸出端、键入端特性阻抗均是75欧母。

支系调节器的原理

调节器的原理

二调节器和三调节器是最基础的调节器，其他的全是由其构成的。

一、二调节器原理

配对电源电路：确保匹配电阻。

分派电源电路：将键入数据信号平等地分派给2个键入端，并让二者防护二、三调节器的基本原理与二调节器同样。

支系调节器的性能指标

调节器的性能指标

1、分派损害（耗）：輸出端对键入端脉冲信号之差。

2、隔离度：在一个輸出端再加数据信号，在另一个輸出精确测量这一数据信号，其数据信号脉冲信号的误差，称之为互相防护。

3、特性阻抗：键入、输出阻抗一般为75Ω

4、工作电压驻波比：反射面数据信号输出功率声贝，对键入数据信号输出功率声贝之差

支系器的性能指标

1、插损：主道輸出脉冲信号与键入脉冲信号中间的脉冲信号差。

2、支系耗损：支系輸出脉冲信号与键入脉冲信号中间的脉冲信号差。

3、反方向防护：在这里支系輸出端再加数据信号，在主道輸出精确测量这一数据信号，其数据信号脉冲信号的误差，称之为反方向防护。

4、互相防护：多支系輸出的支系器，在一个支系輸出端再加数据信号，在另一个支系輸出精确测量这一数据信号，其数据信号脉冲信号的误差，称之为互相防护。

支系调节器的取名规律性

支系/调节器的取名一般 由生产制造厂家而定，但也是有一定规律性所可寻。他们一般是由支系口总数和衰减系数量来决策名字的关键一部分。

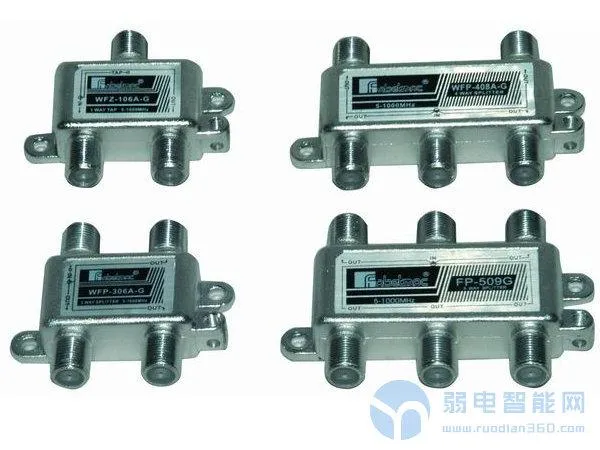

如：一支系器，环路衰减系数8dB的，就称之为108；环路衰减系数14dB的二支系器，就可以称之为214......,四调节器，輸出衰减系数8dB，称之为408。
